Análise e Vistoria do SPDA: Conformidade com NBR 5419/2015 e Requisitos de Segurança Elétrica

O Novo Paradigma da NBR 5419/2015

A NBR 5419/2015  (Proteção contra descargas atmosféricas) elevou o nível de proteção das estruturas. Seu maior objetivo é evitar ou minimizar os impactos das descargas atmosféricas, que podem gerar sobretensões, danos materiais, e grande risco de incêndio.

Exigência Legal e Normas Complementares

A instalação e a manutenção do SPDA são exigidas pelo Corpo de Bombeiros Militar do Estado do Rio de Janeiro.

• COSCIP e NTs: De acordo com o Decreto Estadual nº 42/2018 – COSCIP , a exigência do SPDA está relacionada ao GRUPO da edificação, suas respectivas divisões, e da análise de risco  específica. A Nota Técnica NT 2 – 12 do CBMERJ complementa, estabelecendo os requisitos, critérios de concepção, dimensionamento e aprovação junto à corporação.
• Foco da NBR 5419: A norma é dividida em quatro partes e abrange desde a avaliação de risco (Parte 2) até a proteção de sistemas elétricos e eletrônicos (Parte 4), garantindo uma proteção integral, não apenas estrutural.

Componentes Fundamentais da Vistoria do SPDA

Durante a vistoria deve-se verificar:

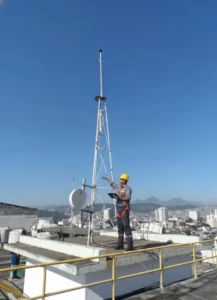

• Subsistema de Captação: Inspeção visual do estado dos captores (Franklin ou Gaiola de Faraday ) e suas conexões no topo da edificação. O material deve estar íntegro (sem corrosão) e a fixação deve ser segura.
• Subsistema de Descidas: Verificação da continuidade, do trajeto e dos fixadores dos condutores de descida. Eles não devem estar obstruídos ou em contato direto com materiais combustíveis.
• Último Laudo do SPDA / Projeto

2. A Importância Crítica da Equipotencialização e Aterramento

O coração da proteção interna e o ponto central de desvio da corrente de raio é o sistema de aterramento  e, principalmente, a equipotencialização.

Aterramento e Resistência Ôhmica

O sistema de aterramento deve garantir a dispersão segura da corrente do raio no solo.

• Medição Resistência de Aterramento: o laudo de inspeção do SPDA deve incluir medições e inspeções para garantir a eficácia do sistema. Embora a NBR 5419:2015 não defina mais um valor fixo 10 Ω como a norma anterior, ela exige que se obtenha a menor resistência possível compatível com o arranjo do eletrodo e a resistividade do solo local. Essa medição é essencial para garantir que a corrente de raio seja dispersada de forma segura no solo.
• Medição da Continuidade Elétrica da Malha (Continuidade dos Condutores): nesta medição é verificado a baixa resistência ôhmica entre os diversos componentes do SPDA (captores, condutores de descida e eletrodos de aterramento) para verificar se há uma conexão elétrica contínua e eficiente, para assegurar que o caminho para a corrente de raio (desde o captor até o aterramento) esteja livre de interrupções ou resistências elevadas, garantindo a equipotencialização.
• BEP/BEL: deve-se verificar a integridade e a correta instalação do Barramento de Equipotencialização Principal (BEP) ou Local (BEL), que servem como ponto de interligação de todas as massas metálicas e sistemas.

Equipotencialização de Massas Metálicas

A equipotencialização evita o surgimento de diferenças de potencial (DDP) perigosas entre elementos metálicos próximos, que poderiam gerar faíscas (risco de incêndio) ou choques elétricos.

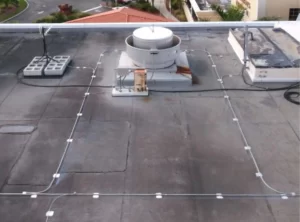

• Exemplos Aplicados: Na cobertura, elementos como condensadores de ar-condicionado , tubulações metálicas, antenas e escadas de acesso devem estar obrigatoriamente interligados (equipotencializados) ao BEP/BEL Em todas as áreas do edifício, todas as massas metálicas acessíveis devem ser checadas A falha na equipotencialização é uma das principais causas de danos a equipamentos eletroeletrônicos em caso de descargas indiretas.

3. Prevenção de Incêndios e Manutenção Elétrica Integrada

Uma descarga atmosférica, mesmo indireta, pode induzir sobretensões que causam falhas catastróficas nas instalações elétricas, culminando em incêndio.

SPDA como Prevenção de Risco de Incêndio

O SPDA atua diretamente na prevenção de incêndio ao desviar a energia do raio, que é uma fonte de ignição.

• Instalações Elétricas (NBR 5410): A inspeção do SPDA deve ser integrada à vistoria das instalações elétricas, garantindo que os quadros elétricos de comando (como o da Casa de Máquinas de Incêndio ) Saiba mais sobre CMI aqui ) possuam Dispositivos de Proteção contra Surtos (DPS)adequados para proteger os equipamentos vitais.

• Boas Práticas de Manutenção: A corrosão dos cabos e conexões (principalmente cobre/aço em ambientes salinos como em alguns lugares do RJ) é um ponto crítico. A manutenção deve incluir a substituição de componentes danificados e a aplicação de protetores anticorrosivos.

Requisitos para o Laudo de Autovistoria Predial

O Laudo de SPDA é um documento técnico obrigatório que integra a vistoria completa do edifício, conforme previsto no escopo de Elétrica da Autovistoria Predial Acesse o Guia Definitivo.

• Documentação Exigida: O laudo deve conter o registro fotográfico dos componentes (captores, descidas, BEP), o memorial de cálculo (análise de risco), e os resultados das medições ôhmicas, atestando o Nível de Proteção (NP) da estrutura.
• Periodicidade: A NBR 5419/2015 define a periodicidade de inspeção: anual para estruturas que contenham munição ou explosivos e para aquelas expostas à corrosão atmosférica (como edifícios na orla do Rio de Janeiro) ou sujeitas a gases ou vapores inflamáveis; e a cada três anos para as demais estruturas.
